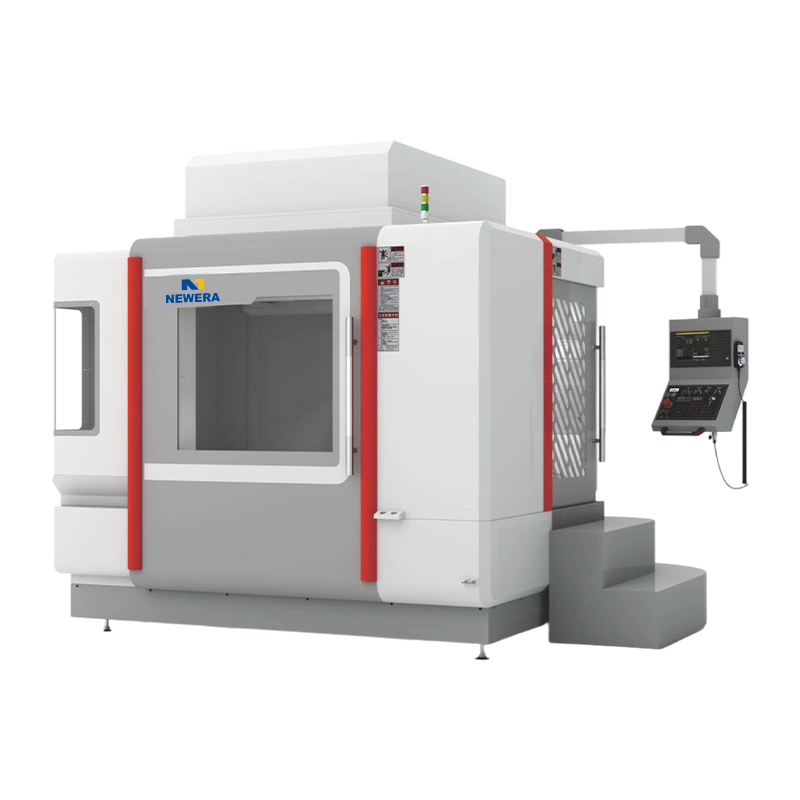

A مرکز ماشینکاری افقی (HMC) یک ماشین ابزار CNC است که با یک اسپیندل افقی مشخص می شود. در مقایسه با مراکز ماشینکاری عمودی، دوک مرکز ماشینکاری افقی موازی با میز کار است و به آن اجازه می دهد تا قطعات سنگین تر و کارهای برش پیچیده تر را بهتر انجام دهد. مراکز ماشینکاری افقی به دلیل پایداری و قابلیت های برش برتر، به طور گسترده در زمینه های ماشینکاری که نیاز به دقت و کارایی بالایی دارند، مانند خودروسازی، هوافضا، تولید قالب و پردازش ماشین آلات سنگین استفاده می شود.
1. ساختار اساسی و اصل کار یک مرکز ماشینکاری افقی
ساختار اصلی یک مرکز ماشینکاری افقی شامل تخت، میز کار، دوک، مجله ابزار، سیستم CNC و سیستم سروو می باشد. دوک با چیدمان افقی آن می تواند نیروهای برش زیادی را تحمل کند و برای کارهای ماشینکاری با بار بالا و نیروی برش بالا مناسب است. میز کار معمولاً مجهز به عملکرد چرخشی است که امکان قرارگیری قطعه کار انعطاف پذیر و ماشینکاری چند زاویه ای را فراهم می کند.
مرکز ماشینکاری افقی به طور دقیق حرکت محورهای X، Y و Z را از طریق سیستم CNC کنترل می کند و عملیات ماشینکاری مختلف مانند فرز، سوراخ کاری و ضربه زدن را از طریق تنظیمات برنامه تکمیل می کند. در مقایسه با مراکز ماشینکاری عمودی، مراکز ماشینکاری افقی دارای میز کار انعطاف پذیرتری برای ماشینکاری چند وجهی هستند که هم کارایی و هم دقت را بهبود می بخشد.
2. ویژگی های اصلی مراکز ماشینکاری افقی
(1) ظرفیت برش بالا: با توجه به آرایش دوک های افقی، مراکز ماشینکاری افقی می توانند نیروهای برش بیشتری را تحمل کنند، و آنها را به ویژه برای ماشینکاری قطعات سنگین تر یا انجام کارهای برش سنگین مناسب می کند.
(2) مناسب برای ماشینکاری چند وجهی: میز کار یک مرکز ماشینکاری افقی می تواند بچرخد، ماشینکاری چند زاویه ای قطعه کار را ممکن می کند، تعداد عملیات بستن قطعه کار را کاهش می دهد و راندمان ماشینکاری را بهبود می بخشد.
(3) صلبیت و پایداری بالا: مراکز ماشینکاری افقی دارای استحکام بالایی هستند که می توانند بارهای ماشینکاری بزرگ را تحمل کنند و آنها را مخصوصاً برای کارهای ماشینکاری خشن و با بار برش بالا مناسب می کند.
(4) چند کارکردی: علاوه بر فرزکاری و حفاری معمولی، مراکز ماشینکاری افقی معمولاً دارای قابلیت اتصال چند محوره قوی هستند، که ماشینکاری اشکال پیچیده و فرآیندهای متعدد را برای برآورده کردن الزامات مختلف تکنولوژیکی ممکن میسازد.
(5) درجه بالای اتوماسیون: بسیاری از مراکز ماشینکاری افقی مجهز به تعویض کننده های خودکار هستند که می توانند به طور خودکار ابزارهای مختلف را بدون دخالت دست تغییر دهند و کارایی تولید و دقت ماشینکاری را بهبود بخشند.
3. حوزه های کاربردی مراکز ماشینکاری افقی
مراکز ماشینکاری افقی به طور گسترده در بسیاری از صنایع، به ویژه در زمینه هایی که نیاز به ماشینکاری با بار و دقت بالا دارند، استفاده می شود.
(1) صنعت خودرو: در خودروسازی، مراکز ماشینکاری افقی برای پردازش قطعات موتور، گیربکس، قاب بدنه و سایر اجزاء مورد استفاده قرار می گیرند و به طور موثر قطعات کار پیچیده را در تولید انبوه مدیریت می کنند.
(2) هوافضا: مراکز ماشینکاری افقی به طور گسترده در ماشینکاری اجزای موتور هوا، قاب بال ها، قطعات ساختاری و غیره استفاده می شود و نیازهای ماشینکاری با دقت بالا و بار بالا را برآورده می کند.
(3) ساخت قالب: مراکز ماشینکاری افقی برای ماشینکاری قالب های بزرگ مناسب هستند، به ویژه عملکرد عالی در تولید قالب هایی با اشکال پیچیده و الزامات دقت بالا.
(4) ساخت ماشین آلات: مراکز ماشینکاری افقی می توانند قطعات مکانیکی بزرگ مانند تخت ها و تکیه گاه های ماشین ابزار را به طور موثر ماشین کاری کنند و نیازهای ماشینکاری قطعات سنگین و بزرگ را برآورده کنند.
(5) ماشین آلات سنگین: در زمینه تولید ماشین آلات سنگین، مراکز ماشینکاری افقی می توانند نیروهای برش قدرتمندی را ارائه دهند و با ماشینکاری کارآمد قطعات خشن و پیچیده سازگار شوند.
4. خطاها و راه حل های رایج برای مراکز ماشینکاری افقی
| نوع خطا | علائم رایج | علل احتمالی | راه حل ها |
| خطای سیستم اسپیندل | لرزش بیش از حد دوک، ماشینکاری خشن، سر و صدای غیر عادی | سایش یاتاقان، خرابی تعادل دینامیک، خرابی مکانیسم برچینگ | یاتاقان های دوک را جایگزین کنید؛ تعادل مجدد؛ نیروی برش را بررسی کنید یا فنرهای دیسکی را تعویض کنید. |
| مشکل نمایه سازی جدول | نمایه سازی نادرست، پارازیت چرخشی، عدم توانایی قفل کردن | فشار هیدرولیک ناکافی، خرابی رمزگذار، فرسوده دنده شاخص | تنظیم فشار هیدرولیک؛ کالیبره کردن رمزگذار; چرخ دنده شاخص را تعمیر یا تعویض کنید. |
| خطای تعویض ابزار | تغییر ابزار قطع شده، جدا شدن نگهدارنده ابزار، ناهماهنگی مجله ابزار | فک های گیره رباتیک فرسوده، فشار هوا ناکافی، تداخل سیگنال | گیره ها را تعویض کنید؛ فشار منبع هوا (≥0.6MPa) را بررسی کنید. منابع تداخل سپر یا سیم کشی مجدد. |
| نشت مایع خنک کننده | نشت در منطقه ماشینکاری، افت سریع سطح مایع خنک کننده | مهر و موم پیر، پارگی لوله، پمپ آسیب دیده | تعویض مهر و موم؛ لوله های تعمیر; آب بندی پمپ خنک کننده را بررسی کنید. |
| ناهنجاری در موقعیت فیکسچر | جابجایی قطعه کار، نیروی گیره ناکافی | فشار کم فیکسچر هیدرولیک، پین های مکان یابی فرسوده، خطای برنامه | تنظیم فشار هیدرولیک؛ پین های مکان یابی را جایگزین کنید. برنامه ماکرو فیکسچر را بررسی کنید. |
مراکز ماشینکاری افقی با قابلیتهای برتر برش، سازگاری با ماشینکاری چند وجهی و استحکام بالا، بهطور گسترده در صنایع مختلف بهویژه برای قطعات کاری که نیاز به دقت بالا و بارهای سنگین دارند، استفاده میشوند. اگرچه ممکن است برخی از خطاها در طول استفاده طولانی مدت با شدت بالا رخ دهد، بازرسی، نگهداری و تنظیم به موقع می تواند به طور موثری از بروز مشکلات جلوگیری کرده و عمر مفید تجهیزات را افزایش دهد. با پیشرفت های مداوم تکنولوژیکی، عملکرد مراکز ماشینکاری افقی به بهبود ادامه خواهد داد و نیازهای رو به رشد ماشینکاری صنایع مختلف را بهتر برآورده می کند.
