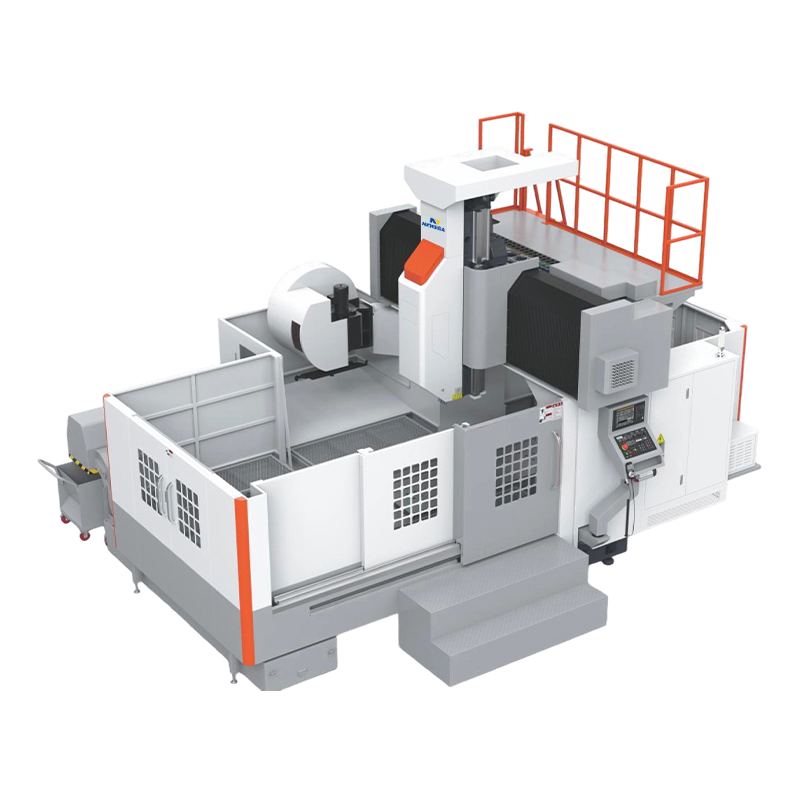

A مرکز ماشینکاری دروازه ای یک ماشین ابزار CNC با ساختاری از نوع دروازه ای است که به طور گسترده برای ماشینکاری قطعات بزرگ و سنگین استفاده می شود. ویژگی‌های طراحی آن استحکام و پایداری بالایی به آن می‌دهد و آن را به‌ویژه برای کارهای ماشینکاری که نیاز به دقت بالا و بارهای سنگین دارند، مانند هوافضا، کشتی‌سازی، قالب‌سازی، و ماشین‌سازی مناسب می‌سازد. در مقایسه با مراکز ماشینکاری عمودی یا افقی سنتی، مراکز ماشینکاری دروازه ای می توانند نیروهای برش بیشتری را تحمل کنند، محدوده ماشینکاری بزرگتر و راندمان تولید بالاتری دارند.
1. ساختار اساسی و اصل کار مراکز ماشینکاری دروازه ای
بستر یک مرکز ماشینکاری دروازه ای ساختاری به شکل "گانتری" دارد. سر دوک، قطعه کار را از میان ستون‌های هر دو طرف می‌گذراند و یک منطقه ماشینکاری با دهانه بزرگ را تشکیل می‌دهد. این ساختار به ماشین ابزار اجازه می دهد تا ماشین کاری کارآمد را روی یک میز کار بزرگ انجام دهد، به ویژه برای ماشینکاری قطعات بزرگ و سنگین. اصل کار آن شبیه به ماشین ابزارهای CNC معمولی است و از یک سیستم CNC برای کنترل حرکت دقیق هر محور برای تکمیل عملیات های مختلف مانند فرز، حفاری و ضربه زدن استفاده می کند.
مراکز ماشینکاری گنتری معمولاً دارای سروو موتورهای با دقت بالا و راهنماهای خطی بر روی دوک ها و میزهای کاری خود هستند که حرکت صاف و دقیق را ارائه می دهند. به طور همزمان، تعویض‌کننده‌های ابزار خودکار، تغییرات خودکار ابزار را امکان‌پذیر می‌کنند، کارایی تولید را بهبود می‌بخشند و مداخله دستی را کاهش می‌دهند.
2. ویژگی های اصلی مراکز ماشینکاری گانتری
(1) سفتی و پایداری بالا: مراکز ماشینکاری دروازه ای به دلیل ساختار دروازه ای خود می توانند نیروها و بارهای برش زیادی را تحمل کنند و دقت بالایی را حتی تحت بارهای بالا حفظ کنند و آنها را برای برش سنگین و ماشینکاری قطعات کار بزرگ مناسب می کند.
(2) محدوده ماشینکاری بزرگ: به دلیل طراحی ساختاری، مراکز ماشینکاری زیر بشکهای معمولاً با میزهای کاری بزرگ مجهز هستند که ماشینکاری قطعات بزرگ را امکان پذیر می کند و آنها را برای ماشینکاری دقیق قطعات بزرگ مناسب می کند.
(3) ماشینکاری با دقت بالا: طراحی سفتی بالا مراکز ماشینکاری دروازه ای به آنها اجازه می دهد تا دقت ماشینکاری بسیار بالایی را در حین ماشینکاری پیچیده و دقیق ارائه دهند و به ویژه در ماشینکاری قالب های دقیق و قطعات هوافضا عملکرد خوبی دارند.
(4) درجه بالای اتوماسیون: مراکز ماشینکاری گانتری معمولاً مجهز به تعویض کننده های خودکار هستند که می توانند به طور خودکار بین ابزارهای مختلف جابجا شوند و کارایی تولید را بهبود بخشند و با تولید دسته ای و الزامات فرآیند پیچیده سازگار شوند.
(5) ماشینکاری چند محوره: مراکز ماشینکاری دروازه ای مدرن از ماشینکاری چند محوره پشتیبانی می کنند و ماشینکاری همزمان در محورهای متعدد مانند X، Y و Z را امکان پذیر می کنند و نیازهای ماشینکاری قطعات پیچیده مختلف را برآورده می کنند.
3. حوزه های کاربردی مراکز ماشینکاری دروازه ای
تولید قالب: مراکز ماشینکاری دروازه ای برای ماشینکاری انواع قالب های بزرگ مناسب هستند، به ویژه در تولید قالب که نیاز به ماشینکاری سوراخ دقیق و عملیات سطح پیچیده دارد.
هوافضا: مراکز ماشینکاری گنتری به دلیل گستره ماشین کاری زیاد و قابلیت های ماشینکاری با دقت بالا، به طور گسترده در ماشینکاری اجزای هوافضا مانند قاب هواپیما و قطعات موتور استفاده می شود.
کشتی سازی: قطعات کشتی معمولاً بزرگ و پیچیده هستند. مراکز ماشینکاری زیر بشکهای می توانند قطعات کار بزرگ و سنگین را مدیریت کنند و نیازهای ماشینکاری صنعت کشتی سازی را برآورده کنند.
ساخت ماشین آلات: مراکز ماشینکاری دروازه ای به طور گسترده برای ماشینکاری اجزای مکانیکی بزرگ مانند تخت های ماشین ابزار، تکیه گاه ها و قاب ها استفاده می شود.
ساخت خودرو: در صنعت خودرو، از مراکز ماشینکاری دروازه ای می توان برای ماشینکاری قطعات بزرگ خودرو مانند قطعات موتور و فریم بدنه استفاده کرد.
4. خطاها و راه حل های رایج برای مراکز ماشینکاری دروازه ای
در حالی که مراکز ماشینکاری دروازه‌ای مزایای قابل توجهی در دقت و ظرفیت ماشینکاری دارند، ساختار پیچیده و حجم کاری زیاد آنها را مستعد خرابی می‌کند. در زیر برخی از ایرادات رایجی که ممکن است در هنگام استفاده از مراکز ماشینکاری دروازه ای با آنها مواجه شود و راه حل های آنها آورده شده است.
| نوع خطا | علائم رایج | علل احتمالی | راه حل ها |
| خطای انتقال مکانیکی | کاهش دقت ماشینکاری، صدای غیرعادی، لرزش | سایش پیچ ریل/سرب، روغن کاری ضعیف، یاتاقان های آسیب دیده | ریل راهنما/پیچ سرب را تمیز و دوباره روغن کاری کنید. یاتاقان های آسیب دیده را جایگزین کنید. فاصله اجزای انتقال را تنظیم کنید. |
| گسل دوک | گرمای بیش از حد اسپیندل، سرعت ناپایدار، لرزش بیش از حد | سایش یاتاقان اسپیندل، عدم تعادل ابزار، خنک کننده ناکافی | تعویض بلبرینگ؛ ابزارهای تعادل مجدد؛ سیستم خنک کننده اسپیندل (به عنوان مثال، پمپ آب، لوله کشی) را بررسی کنید. |
| هشدار سیستم سروو | هشدار راننده (به عنوان مثال، اضافه بار، خطای رمزگذار) | اضافه بار موتور، شل شدن کابل رمزگذار، تنظیمات نادرست پارامتر | بررسی کنید که آیا بار خیلی زیاد است. کابل رمزگذار را دوباره وصل کنید؛ درایور سروو را به پارامترهای پیش فرض برگردانید و دوباره کالیبره کنید. |
| خطای تعویض ابزار | پارازیت تعویض ابزار، افتادن ابزار، چرخاندن ژورنال ابزار | فشار هوا ناکافی، خرابی موتور مجله ابزار، نقص سنسور | فشار منبع هوا (≥0.5MPa) را بررسی کنید. سنسورها را تمیز یا تعویض کنید. مجله ابزار را به صورت دستی بازنشانی کنید و دوباره کالیبره کنید. |
مراکز ماشینکاری گانتری تجهیزات ماشینکاری بسیار کارآمد و دقیقی هستند که برای پردازش قطعات کار با اندازه بزرگ، با دقت بالا و بار بالا مناسب هستند. آنها به طور گسترده در صنایع هوافضا، قالب سازی، کشتی سازی و صنایع خودروسازی استفاده می شوند.
