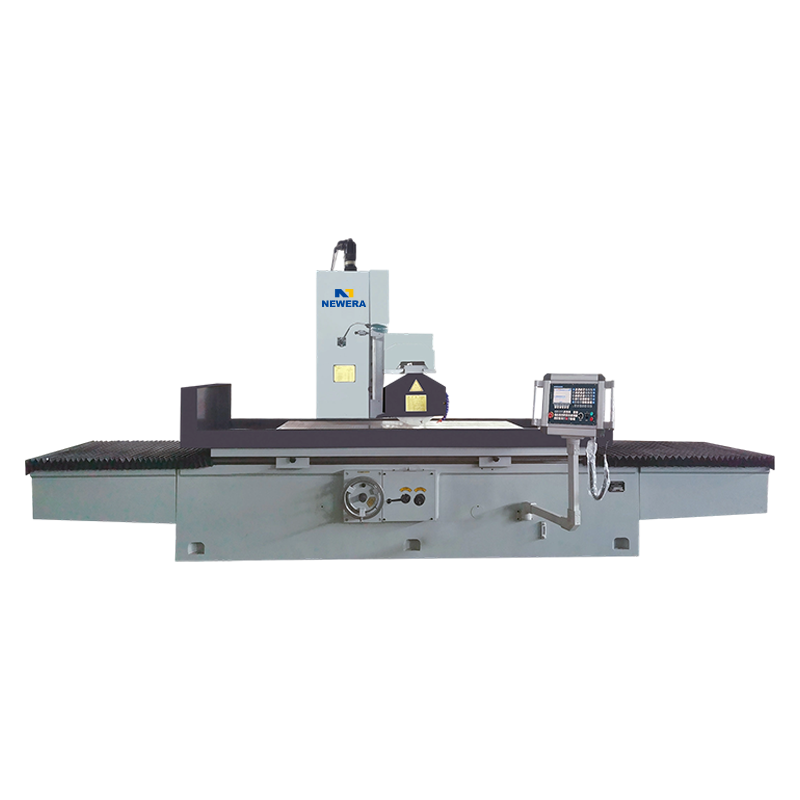

A آسیاب سطحی با برنامه کنترل شده آسیاب سطحی CNC یک آسیاب با دقت بالا است که به طور خودکار توسط یک سیستم کنترل عددی (CNC) کنترل می شود. این به طور گسترده ای در ساخت ماشین آلات، پردازش قالب و ماشینکاری قطعات مکانیکی دقیق استفاده می شود. در مقایسه با آسیاب‌های سطحی دستی سنتی، آسیاب‌های سطحی کنترل‌شده با برنامه دارای سطح بالاتری از اتوماسیون، دقت ماشینکاری پایدارتر و سازگاری قوی‌تر هستند، که آنها را به ویژه برای تولید انبوه و ماشینکاری قطعات پیچیده‌شکل مناسب می‌سازد.
به عنوان یک تولید کننده حرفه ای آسیاب سطحی با برنامه OEM و کارخانه آسیاب سطحی کنترل شده با برنامه ODM، New Era به طور مداوم به دستاوردهای علمی و فناوری پیشرفته چه در داخل و چه در سطح بین المللی دست یافته است و اکنون به یک تولید کننده حرفه ای با مرکز تولید و نصب کامل تبدیل شده است. ما همیشه بهترین راه حل ها را به مشتریان ارائه می دهیم و با محصولات با کیفیت بالا و خدمات بی نقص، حداکثر ارزش را ایجاد می کنیم.
1. اصل کاری الف ماشین سنگ زنی سطحی با برنامه کنترل شده
اصل کار یک آسیاب سطحی کنترل شده با برنامه شبیه به یک آسیاب سطح سنتی است. سنگ زنی همچنان از طریق تماس بین چرخ سنگ زنی روی آسیاب و قطعه کار انجام می شود. با این حال، بزرگترین تفاوت یک آسیاب سطحی کنترل شده با برنامه در کنترل دقیق عملیات مختلف از طریق یک سیستم کنترل عددی (NC) نهفته است، در نتیجه به ماشینکاری خودکار و دقیق دست می یابد.
(1) کنترل سیستم NC
هسته یک آسیاب سطحی کنترل شده با برنامه، سیستم NC آن است که معمولاً یک سیستم NC با دقت بالا است. اپراتور نقشه های ماشینکاری قطعه کار را با استفاده از نرم افزار CAD/CAM طراحی کرده و برنامه NC مربوطه را تولید می کند. این دستورالعمل های برنامه شامل ابعاد قطعه کار، شکل، توالی سنگ زنی، سرعت تغذیه و غیره است و سیستم NC حرکت آسیاب را طبق این دستورالعمل های برنامه کنترل می کند.
(2) فرآیند تغذیه و آسیاب خودکار
سیستم NC دقیقاً حرکت محورهای X، Y و Z را کنترل می‌کند و آسیاب را قادر می‌سازد تا آسیاب دقیق را در طول مسیر تعیین شده انجام دهد. چرخ سنگ زنی با سرعت بالایی که توسط دوک حرکت می کند می چرخد و با سطح قطعه کار تماس پیدا می کند و مواد را جدا می کند. از طریق یک روش تغذیه دقیق، صافی، صافی و دقت سطح قطعه کار تضمین می شود.
(3) خنک کننده و حذف تراشه با مایع برش
مانند آسیاب های سطحی سنتی، آسیاب های سطحی با برنامه کنترل شده نیز به سیال برش برای خنک سازی و روانکاری نیاز دارند تا گرمای برش و تجمع تراشه کاهش یابد و از افزایش دما در حین ماشینکاری از تأثیر بر دقت قطعه کار و چرخ سنگ زنی جلوگیری شود. سیستم مایع برش به طور یکنواخت مایع خنک‌کننده را از طریق نازل‌ها بر روی ناحیه تماس بین چرخ سنگ زنی و قطعه کار می‌پاشد و ماشینکاری صاف را تضمین می‌کند.
(4) پانسمان خودکار و جبران خطا
آسیاب‌های سطحی کنترل‌شده با برنامه معمولاً مجهز به دستگاه‌های پانسمان خودکار هستند که چرخ سنگ‌زنی را به‌طور خودکار پانسمان و کالیبره می‌کنند و از باقی ماندن آن در شرایط بهینه برش اطمینان می‌دهند. به طور همزمان، سیستم CNC می تواند خطاهای جزئی رخ داده در هنگام سنگ زنی را در زمان واقعی جبران کند و از دقت ابعاد قطعه کار اطمینان حاصل کند.
2. مزایا و ویژگی های ماشین های سنگ زنی سطحی با برنامه کنترل شده
(1) ماشینکاری با دقت بالا
آسیاب های سطحی کنترل شده با برنامه می توانند فرآیند آسیاب را از طریق یک سیستم CNC به طور دقیق کنترل کنند و به دقت ماشینکاری در سطح میکرون دست پیدا کنند. سازگاری بالا در ابعاد، شکل و پرداخت سطح تضمین شده است، و آنها را به ویژه برای تولید انبوه قطعات دقیق مناسب می کند.
(2) راندمان بالا و اتوماسیون
آسیاب های سطحی سنتی به عملیات دستی گسترده نیاز دارند، در حالی که آسیاب های سطحی کنترل شده با برنامه، از طریق کنترل کاملاً خودکار سیستم CNC، راندمان پردازش را به ویژه در تولید انبوه به طور قابل توجهی بهبود می بخشند. سیستم کنترل خودکار می تواند به طور خودکار پارامترهایی مانند نرخ تغذیه، عمق سنگ زنی و مسیر ماشینکاری را با توجه به نیازهای مختلف قطعه کار تنظیم کند، کارایی تولید و کیفیت پردازش را بهبود بخشد.
(3) قابلیت ماشینکاری قطعه کار پیچیده
آسیاب های سطحی سنتی بیشتر برای سنگ زنی سطحی ساده استفاده می شوند، در حالی که آسیاب های سطحی کنترل شده با برنامه می توانند اشکال پیچیده تر قطعه کار را مدیریت کنند. از طریق برنامه‌نویسی CNC، آسیاب‌های سطحی کنترل‌شده با برنامه می‌توانند عملیات سنگ‌زنی پیچیده مختلفی را روی قطعات کار، از جمله اریب‌ها، شیارها و سطوح پلکانی انجام دهند و نیازهای پردازشی متنوعی را برآورده کنند.
3. نقاط نگهداری ماشین آلات سنگ زنی سطحی با برنامه کنترل شده
دقت و پایداری بالای آسیاب‌های سطحی کنترل‌شده با برنامه به نگهداری مناسب بستگی دارد. تعمیر و نگهداری منظم برای اطمینان از عملکرد پایدار طولانی مدت و حفظ دقت بالای ماشینکاری ضروری است. در اینجا چند نکته کلیدی نگهداری وجود دارد:
تمیز کردن و روغن کاری منظم:
تمیزی برای عملکرد عادی یک آسیاب سطحی کنترل شده با برنامه ضروری است. میز کار، راهنماها، دوک نخ ریسی، چرخ های سنگ زنی و سایر اجزا را به طور منظم تمیز کنید تا از تجمع زباله ها و ناخالصی های سنگ زنی که می تواند بر دقت ماشینکاری تأثیر بگذارد، جلوگیری کنید. به طور همزمان، راهنماها، پیچ های سربی، دوک نخ ریسی و سایر قطعات متحرک را به طور منظم روغن کاری کنید تا از اصطکاک و سایش جلوگیری شود.
چرخ های سنگ زنی و اسپیندل را بررسی کنید:
سایش چرخ سنگ زنی مستقیماً بر دقت ماشینکاری و کیفیت سطح تأثیر می گذارد. بنابراین، لازم است به طور منظم وضعیت سایش چرخ سنگ زنی بررسی شود. اگر سایش ناهموار یا ترک بر روی چرخ سنگ زنی ظاهر شد، باید به سرعت تعویض یا تعمیر شود. دوک نیز جزء اصلی آسیاب است. به طور منظم عملکرد آن را بررسی کنید تا مطمئن شوید که بدون سر و صدای غیر عادی کار می کند.
کالیبراسیون ماشین ابزار:
با افزایش استفاده، دقت ماشینکاری آسیاب های سطحی کنترل شده با برنامه ممکن است منحرف شود. کالیبراسیون دقت منظم با استفاده از ابزارهای اندازه‌گیری دقیق (مانند تداخل‌سنج‌ها و سطوح لیزری) برای اطمینان از حفظ دقت ماشینکاری بهینه در ماشین ابزار ضروری است.
تعمیر و نگهداری سیستم سیالات برش:
سیستم سیال برش برای خنک سازی و روانکاری آسیاب بسیار مهم است. به طور مرتب سطح، کیفیت و غلظت مایع برش را بررسی کنید و در صورت نیاز مایع برش را جایگزین کنید. به طور همزمان، سیستم فیلتراسیون سیال برش باید به طور مرتب تمیز شود تا از آلودگی مایعات برش و تأثیر بر عملکرد خنک کننده جلوگیری شود.
